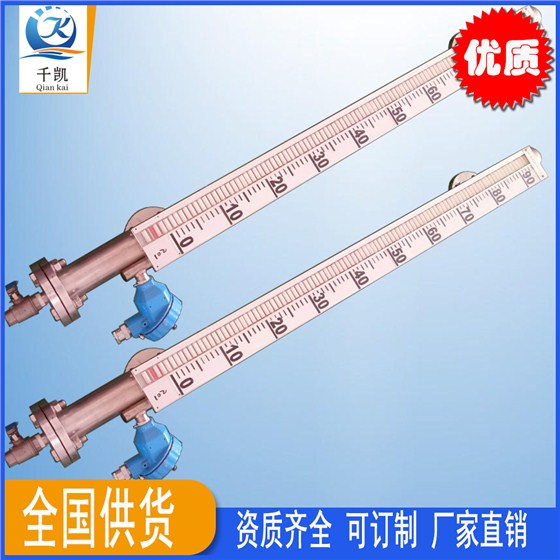

遠傳式磁翻板液位計是基本型與遠傳變送器兩部分的組合即可實現信號遠傳、液位報警及控制功能。遠傳式磁翻板液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點,使其廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。
測量范圍:300~15000mm
準確度: ±5mm,±10mm
翻柱直徑:10mm,16mm
工作壓力:≤2.5Mpa(2.5MPa以上可另行設汁)
防腐型≤0.6Mpa
介質密度:≥0.45g/cm3
介質密度差:≥0.15g/cm3(測量界位)
介質溫度:-20℃ +250℃(特殊要求可達450℃)
介質粘度:≤0.4Pa·S,對于粘度大的介質或溫度
1、磁翻板液位計結構:液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180’液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出:利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的簧片開關動作,實現開-關控制或報警。
3、液位計電遠傳:在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。
